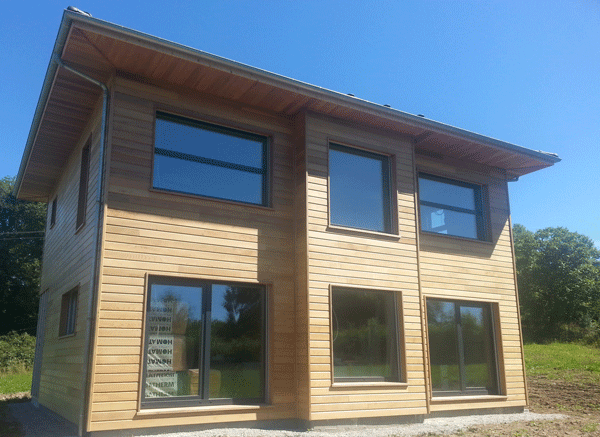

Maison passive

Terra Bois vous propose de réaliser votre maison passive ou d’adapter votre projet pour le rendre passif. Pour cela, deux principes sont essentiels :

1. Réduire au maximum les pertes de chaleur : isolation sans pont thermique, ventilation performante, menuiseries de qualité et étanchéité à l’air optimale.
2. Maximiser les gains de chaleur « gratuite » : apports solaires, chaleur générée par les appareils électriques et les occupants.

Même si la vocation première d’une maison passive n’est pas de maximiser les apports d’énergie, mais plutôt de minimiser les pertes, il est clair que les apports gratuits, internes ou solaires, ne sont pas à négliger.

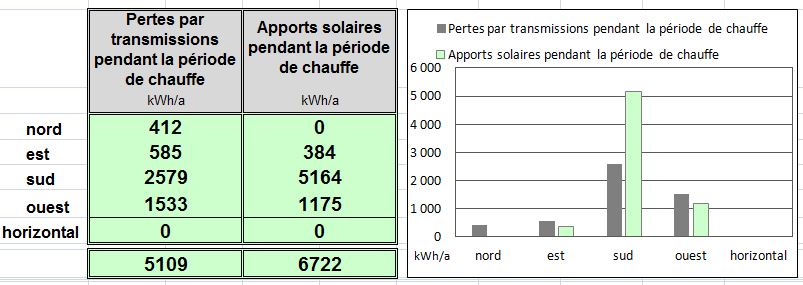

Apports solaires passifs :

L’orientation d’une maison est déterminante dans son bilan énergétique. Une orientation adaptée aux contraintes du bâtiment permet de réduire les consommations de chauffage et d’éclairage.

On constate une diminution sensible des besoins de chauffage pour une orientation sud, alors qu’ils augmentent pour une orientation nord. Cette évolution des consommations dépend de nombreux paramètres, tels que le type de vitrage, l’isolation des parois, l’inertie, etc. L’orientation d’un édifice ou d’une pièce est liée à sa destination : les besoins en lumière naturelle, l’intérêt d’utiliser le rayonnement solaire pour chauffer le bâtiment ou, au contraire, la nécessité de s’en protéger pour éviter la surchauffe, ainsi que l’utilisation des vents pouvant refroidir le bâtiment en hiver ou le rafraîchir en été, sont autant de paramètres thermiques importants dans le choix de l’orientation.

Compacité :

Les déperditions thermiques des bâtiments, dues aux différences de température entre l’intérieur et l’extérieur, sont principalement causées par l’enveloppe du bâtiment. Il s’ensuit que, pour un même volume, les déperditions seront plus importantes à mesure que la surface de l’enveloppe, dite surface déperditive, augmente. Pour limiter ces déperditions, il est important de privilégier un plan de maison carré ou rectangulaire et d’éviter les maisons avec des formes complexes ou des décrochements.

Conception bioclimatique :

Optimiser les apports solaires avec des ouvertures orientées au sud représente un apport calorique considérable en hiver. Les grandes surfaces vitrées deviennent de véritables radiateurs naturels et contribuent à tempérer les espaces. Aujourd’hui, la plupart des constructeurs se contentent d’un double vitrage, mais Terra Bois vous propose une solution plus performante : des fenêtres à triple vitrage certifiées pour les maisons passives. Il est essentiel que le bilan thermique du vitrage soit globalement positif, c’est-à-dire qu’il y ait plus de gains que de pertes. Ainsi, vos pièces gagnent quelques précieux degrés, ce qui réduit significativement la facture de chauffage. En été, votre maison ne se transforme pas pour autant en four grâce aux débords de toiture et aux brises-soleil extérieurs orientables, qui empêchent le rayonnement direct du soleil sur les vitrages.

Apports internes :

Une partie des apports gratuits en chaleur dans un bâtiment provient de son occupation. Par "occupation", on entend l’utilisation de l’éclairage artificiel, de l’eau chaude sanitaire et des appareils électroménagers, ainsi que la présence même des occupants. Par exemple, pour une famille avec deux enfants en bas âge, on considère que les apports internes correspondent à une puissance de 600 W, ce qui permet de réchauffer le bâtiment de quelques degrés. Dans une maison passive, l’impact des apports internes est important. En effet, dans ce type de maison, le fait d’allumer un spot ou de cuisiner peut significativement modifier la température intérieure.

Dans une maison passive, il n’est pas rare de rencontrer des épaisseurs d’isolation de 22 à 30 cm, et plus encore pour le toit et les planchers. D’autre part, les ponts thermiques ne sont absolument pas tolérés. Compte tenu de l’installation de récupération de chaleur sur la ventilation, les déperditions thermiques restent principalement dues aux parois de l’enveloppe.

Bien isoler pour maintenir ces déperditions aussi basses que possible est donc indispensable au bon fonctionnement des maisons passives. D’autre part, l’isolation vise également à garantir le confort thermique des habitants en assurant aux parois des températures de surface élevées. En effet, lorsque la température surfacique des parois présente une différence de plus de 3 °C avec la température ambiante de la pièce, une sensation d’inconfort apparaît. Dans une maison passive, la température de surface de l’enveloppe à l’intérieur du bâtiment reste très élevée et proche de la température ambiante, même par des températures extérieures très basses. Enfin, si le confort est présent en hiver, il l’est aussi en été. En effet, l’isolant thermique fonctionne de l’intérieur vers l’extérieur et vice versa. Il permet donc, lorsque la température extérieure est plus élevée que la température ambiante, d’éviter un apport trop important de chaleur à l’intérieur.

De tous les composants de l’enveloppe, la fenêtre est l’élément le plus déterminant en raison de ses multiples fonctions :

Outre ses qualités d’isolation, elle doit permettre la vue vers l’extérieur, être ouvrable et pouvoir se fermer de façon parfaitement étanche. En plus, elle doit aussi capter un maximum d’énergie solaire. Le degré d’isolation du châssis en lui-même est un autre facteur important. Il convient d’avoir un châssis absolument sans pont thermique. Pour y parvenir, nous vous proposons des fenêtres à triple vitrage certifiées « Maisons passives », avec des châssis isolés.

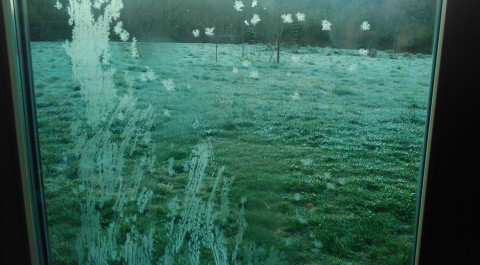

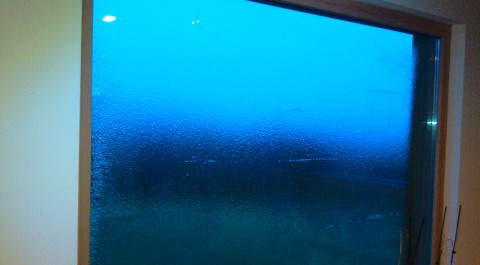

Vous pouvez constater sur les photos la performance des menuiseries passives : les déperditions du vitrage sont si faibles que le givre se dépose sur le vitrage extérieur malgré une température intérieure de 20 °C.

Ponts thermiques :

Nous avons vu que les déperditions par les parois sont les principales sources de perte de chaleur dans les maisons passives, d’autres points sont à traités tout particulièrement : les jonctions de différents matériaux responsables des ponts thermiques. Les endroits critiques sont typiquement : les seuils, là où un mur intérieur et un mur extérieur sont en contact, là où une dalle de sol touche le mur extérieur, les linteaux, etc.

Tous ces détails constituent les points faibles de l’isolation L’importance relative des pertes dues aux ponts thermiques augmente en même temps que le niveau d’isolation générale. Dans le cas d’une maison passive, le niveau de performance de l’isolation est très élevé : les ponts thermiques ont donc des conséquences importantes.

Une bonne isolation ne peut être mise en œuvre qu’avec un bon système de ventilation.

Un air de bonne qualité est l’une des exigences fondamentales nécessaires à un climat intérieur sain, que ce soit dans une maison passive ou dans une autre maison ; cela implique aujourd’hui un système de ventilation performant, qu’il soit mécanique ou naturel. La ventilation est indispensable pour évacuer les substances gênantes et nocives (provenant des matériaux de construction, peintures, colles, tapis, meubles, fumée de tabac, produits d’entretien, odeurs de cuisine...).

Une ventilation mécanique permet

également le placement de filtres à l’entrée d’air frais, dans le but de maintenir les conduites propres et de purifier l’air neuf, ce qui crée donc un climat intérieur sain avec beaucoup moins de polluants atmosphériques tels que pollens, poussières,COV (nous testons la qualité de votre air intérieur)... La ventilation permet d’éviter les problèmes d’humidité, ce qui est utile pour ne pas nuire à la santé des occupants et à la durabilité des bâtiments (dégradation par la condensation, les moisissures,...). Cela se traduit également, par exemple, par l’absence de buée sur les miroirs de la salle de bain. Du point de vue du confort quotidien, on appréciera l’air neuf distribué en permanence dans la maison et la dissipation rapide des odeurs. Le fait de ne pas devoir ouvrir les fenêtres pour aérer est un atout, surtout en hiver. Un autre avantage non négligeable de la ventilation est qu’elle peut servir durant la nuit à dissiper la chaleur qui s’est accumulée la journée en été. Cette ventilation permanente est effectuée par une VMC double flux à récupération de chaleur. Ce système de récupération de la chaleur à haut rendement (de 75 à 95 % de la chaleur est récupérée) est indispensable dans une maison passive. Le système possède alors un échangeur de chaleur entre l’air extrait de la maison et l’air entrant.

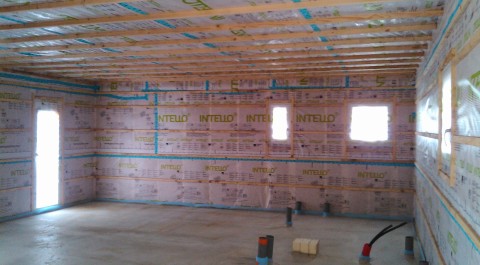

Une excellente étanchéité de l’enveloppe du bâtiment est une condition vitale pour une maison passive. En effet, sans une parfaite étanchéité, ni l’isolation, ni la ventilation ne peuvent être réellement efficaces. En ce qui concerne l’isolation thermique, il semble évident que s’il existe des fuites d’air, c’est une perte de chaleur prévisible.

De plus, les isolants thermiques ne sont pas du tout hermétiques, l’air y circule même facilement dans certains cas, créant des courants de convection qui nuisent au bilan énergétique global du bâtiment. Les fuites peuvent se situer aux endroits les plus divers : tous les raccords avec les parois, le toit et les planchers, mais aussi les passages d’eau chaude, de ventilation et des câbles électriques, ainsi que les ouvertures vers l’extérieur (portes, fenêtres, évacuation de l’air ... ).

Pour éviter les fuites, le principe est simple en théorie : il suffit de garantir une enveloppe hermétique par une mise en œuvre soignée. Terra Bois contrôle l’étanchéité de la maison avec le test “Blowerdoor” (pressurisation du bâtiment) permet de mesurer l’étanchéité à l’air des bâtiments. Un ventilateur réglable est calé de façon hermétique dans une ouverture de la maison et crée une différence de pression entre l’intérieur du bâtiment et l’extérieur. On fait ensuite plusieurs mesures de débit d’air, qui ne doit pas dépasser un renouvellement d’air de 0,6 par heure.

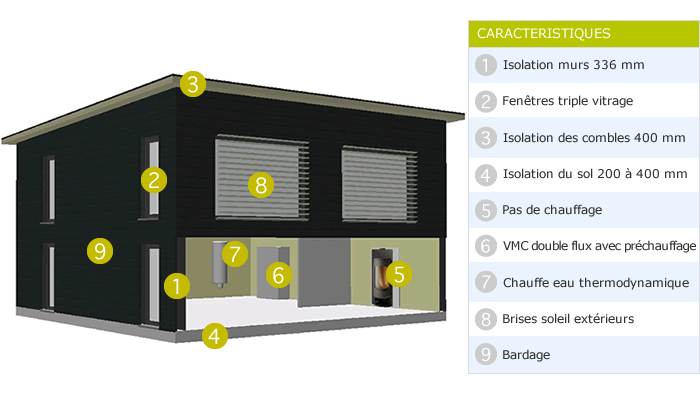

Une maison passive doit respecter certains critères :

Consommation énergie pour le chauffage : max 15 kWh/m2.an
Consommation énergie totale (chauffage, eau chaude, électricité...) : max 42 kWh/m2.an
Consommation d’énergie primaire : max 120 kWh/m2.an

Chauffage et eau chaude sanitaire (ECS) : Mise en œuvre simple et rentabilité à court terme, mais attention à la durabilité et à la fiabilité de cette technologie. Ce chauffe-eau est équipé d’une pompe à chaleur, vous permettant d’économiser jusqu’à 75 % d’énergie. Il vous permet de maximiser les gains énergétiques pour la production d’eau chaude sanitaire. Les calories sont prises directement dans l’air extérieur, quel que soit le temps. Cette technique évite toute déperdition par échange de chaleur avec le milieu de l’habitat. Les gains énergétiques sont maximisés.

• Le chauffe-eau thermodynamique  : mise en œuvre simple et une rentabilité à court terme mais attention à la durabilité et fiabilité de cette technologie. Ce chauffe eau est équipé d’une pompe à chaleur, vous permettant d’économiser jusqu’à 75 % d’énergie. Il vous permet de maximaliser les gains énergétiques pour la production d’eau chaude sanitaire. Les calories sont prises directement dans l’air extérieur quelque soit le temps. Cette technique évite toute déperdition par échange de chaleur avec le milieu de l’habitat. Les gains énergétiques sont maximums.
• Le chauffe eau solaire : Mise en œuvre plus difficile et rentabilité à plus long terme, mais une technologie plus durable et fiable ! Ce système se compose de panneaux sur le toit, d’un réservoir pour stocker l’eau chaude et d’un circulateur (pour les systèmes les plus couramment utilisés). Les économies d’énergie dépendent évidemment de l’ensoleillement, mais on estime pouvoir couvrir entre 50 et 70 % des besoins en eau chaude d’une famille. Les économies sont substantielles et l’installation durable. La solution à retenir si votre budget le permet.

Le chauffage dans une maison passive est limité à un appoint.

"L’installation de chauffage" ne doit pas être surdimensionnée. Il est par exemple inutile d’envisager, sur une maison passive, l’installation d’un chauffage central ou bien d’un plancher chauffant (sauf cas spécifique). Les deux solutions les plus souvent retenues sont :

1. Un appoint distribué à l’aide de la ventilation : Une batterie eau chaude ou électrique installée sur le réseau d’insufflation de la VMC double flux permet d’apporter dans toutes les pièces de vie la chaleur nécessaire. Sur le même principe, il est possible de poser des bouches d’insufflation chauffantes qui vous permettront une régulation plus fine de la température souhaitée.
2. Le poêle à bois ou à granulés : En termes d’économie d’énergie, le poêle à bois est la meilleure solution, d’autant plus si vous visez l’autonomie, mais il n’est pas sans contraintes (stockage, alimentation...). Le poêle à granulés limite ces contraintes. Équipé d’un réservoir, il a une grande autonomie et est réglable. Il nécessite une alimentation électrique pour l’allumage et la vis d’alimentation, ce qui le rend moins adapté à un projet d’autonomie.

On a vu comment, dans les maisons passives, les besoins en énergie pour le chauffage et pour l’eau chaude sanitaire sont réduits. Si la consommation en électricité (éclairage, électroménager) dans ce type de maison reste identique à celle d’un logement “normal”, elle représente alors presque deux fois la consommation d’énergie nécessaire au chauffage. Pour les maisons passives spécifiquement, il y a une raison supplémentaire de viser l’efficacité électrique.

Les solutions pour atteindre une meilleure efficacité électrique résident principalement dans le choix des appareils. La tâche est facilitée avec les étiquettes-énergie qui informent des caractéristiques de l’appareil. La consommation d’électricité reste de toute façon une caractéristique du besoin en confort des et apparaît donc très variable selon les familles.

Une maison passive consomme 5 à 6 fois moins de chauffage, à température de confort égale, qu’une maison nouvellement construite selon la réglementation thermique actuelle (RT 2012). Quels que soient son mode de construction et sa situation géographique, une maison passive, avec tout le confort actuel, n’a pas besoin de plus de 15 kWh par m² et par an (soit 1,5 litre par m² et par an d’équivalent pétrole) en chauffage. Les réalisations passives actuelles montrent que cette définition est valable pour des régions au climat rude ou au climat méridional. Une maison passive de moins de 120 m² consomme en général moins de 100 € de chauffage par an : exemple d’un relevé de consommation réelle d’une maison de 122 m² en Haute-Vienne pour une température moyenne de 20,5 °C : le projet de Mathieu et Aurore
Besoins en chauffage < 15 kWh/(m2.a) ou puissance de chauffe < 10 W/m2
Étanchéité de l’enveloppe : n50 ≤ 0,6 h-1
Besoins en énergie primaire totale (électroménager inclus) < 120 kWh/(m2.a)

Le PHPP (Passive House Planning Package) est aujourd'hui considéré comme la référence mondiale pour la conception et la certification des maisons passives. Développé par le Passivhaus Institut en Allemagne, cet outil de calcul sophistiqué permet aux professionnels du bâtiment de garantir les performances énergétiques exceptionnelles des constructions passives.

Qu'est-ce que le logiciel PHPP ?

Le PHPP est un logiciel de simulation thermique dynamique spécialement conçu pour les bâtiments passifs. Contrairement aux outils de calcul thermique conventionnels, le PHPP prend en compte l'ensemble des paramètres influençant la performance énergétique d'un bâtiment :

- L'orientation et l'exposition solaire
- La qualité de l'enveloppe thermique
- Les ponts thermiques
- La ventilation et l'étanchéité à l'air
- Les apports solaires passifs
- Les consommations des équipements

Les avantages du PHPP pour votre projet de maison passive

Une précision incomparable

Le PHPP se distingue par sa fiabilité exceptionnelle. Les calculs effectués correspondent à la réalité avec une marge d'erreur inférieure à 5%. Cette précision permet de :
- Garantir les performances énergétiques promises
- Optimiser les investissements
- Éviter les mauvaises surprises après la construction

Un outil de conception complet

Le logiciel accompagne les constructeurs à chaque étape du projet :
- Phase d'avant-projet : optimisation de la conception
- Phase d'exécution : vérification des solutions techniques
- Certification : validation des critères du standard passif
- Post-construction : suivi des performances réelles

Comment le PHPP optimise votre maison passive ?

 Analyse des besoins de chauffage

Le PHPP calcule avec précision les besoins en chauffage, qui doivent être inférieurs à 15 kWh/m²/an pour obtenir la certification passive. Le logiciel permet d'ajuster :
- L'épaisseur d'isolation
- Le type de fenêtres
- L'orientation du bâtiment
- Les protections solaires

Confort d'été

Le logiciel évalue également le risque de surchauffe estivale et propose des solutions pour maintenir une température agréable en été :
- Dimensionnement des protections solaires
- Stratégie de ventilation naturelle
- Inertie thermique du bâtiment

Ventilation et qualité de l'air

Le PHPP optimise le système de ventilation double-flux pour :
- Garantir un air sain en permanence
- Maximiser la récupération de chaleur
- Réduire les consommations électriques

Pourquoi faire confiance au PHPP ?

 Une reconnaissance internationale

- Utilisé dans plus de 50 pays
- Plus de 60 000 bâtiments certifiés
- Standard de référence mondial

Une base de données fiable

Le PHPP s'appuie sur :
- 30 ans de retours d'expérience
- Des milliers de mesures in situ
- Une mise à jour régulière des données

Comment utiliser le PHPP pour votre projet ?

Formation et certification

Pour maîtriser le PHPP, il est recommandé de :
- Suivre une formation certifiée
- Pratiquer régulièrement le logiciel
- Se tenir informé des mises à jour

Accompagnement professionnel

En tant qu'entreprise certifié, nous utilisons quotidiennement le PHPP pour :
- Optimiser vos projets
- Garantir les performances
- Obtenir la certification passive

Le logiciel PHPP est bien plus qu'un simple outil de calcul : c'est le garant de la performance réelle de votre maison passive. Son utilisation par des professionnels certifiés vous assure d'atteindre vos objectifs en termes de confort, d'économies d'énergie et d'impact environnemental.

Faites confiance à notre expertise pour concevoir votre maison passive avec le PHPP et bénéficiez d'une construction performante, confortable et durable.
